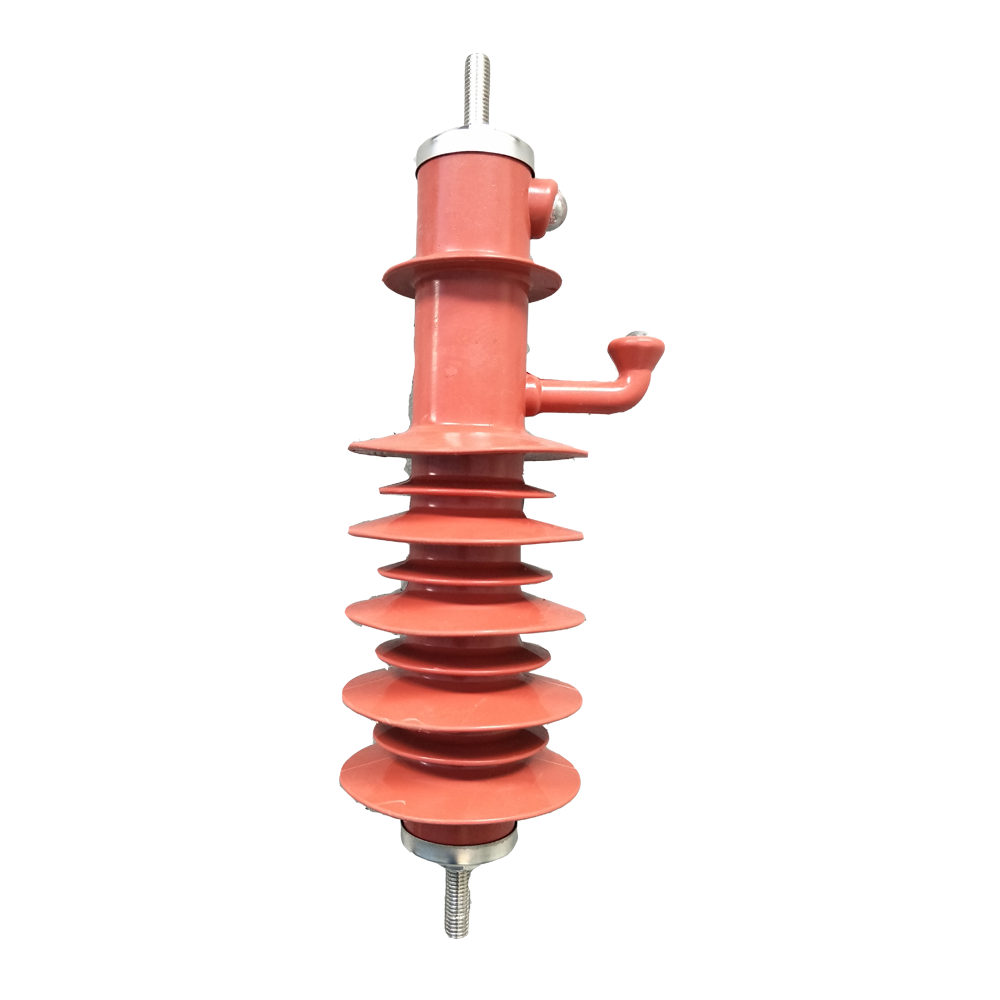

产品简介
城市配电网线采用架空绝缘电缆后，雷害造成断线事故相对增加，该线路过电压保护器可作为配电网线绝缘电缆有效的过电压保护装置，能有效防止雷害断线和绝缘子损坏等事故，确保线路正产供电。
线路过电压保护器（固定间隙防雷装置），采用外部间隙（分固定球间隙、圆环间隙、羊角间隙）与非线性电阻片组串联而成。工频放电电压大，保证避雷器在操作过电压下不动作，金属氧化物元件优异的非线性，使工频续流限制的非常小，且为尖顶波，有利于电弧瞬间熄灭。
线路型 避雷器型号 | 系统 电压 kV | 本体持续 运行电压 kV | 直流 参考电压 kV | 8/20μs 雷电残压 kV | 2ms方波 通流容量 A | 4/10μs冲击 通流容量 kA | 结构高度 mm | 间隙距离 mm |
HY5CX-11/27 | 10 | 8 | 16.5 | 27 | 150 | 65 | 207 | 16.5 |
HY5CX-13/40 | 10 | 10.4 | 20 | 40 | 150 | 65 | 207 | 40 |
HY10CX-42/120K | 35 | 34 | 60 | 120 | 400 | 100 | 751 | 120+20 |
HY10CX-42/120 | 35 | 34 | 60 | 120 | 400 | 100 | 915 | 120+20 |
HY10CX-75/218K | 66 | 57 | 108 | 218 | 400 | 100 | 1184 | 390±50 |
HY10CX-75/218 | 66 | 57 | 108 | 218 | 400 | 100 | 1444 | 390±50 |
HY10CX-102/296 | 110 | 79.6 | 148 | 296 | 600 | 100 | 1784 | 460±20 |
HY10CX-102/296K | 110 | 79.6 | 148 | 296 | 600 | 100 | 1784 | 450±50 |
HY10CX-204/592 | 220 | 159 | 296 | 592 | 600 | 100 | 3076 | 960±20 |
HY10CX-204/592K | 220 | 159 | 296 | 592 | 600 | 100 | 3076 | 850±50 |
HY20CX-396/1050K | 500 | 297 | 561 | 1050 | 1200 | 100 | 5875 | 1380±100 |
HY5WX-54/142TL | 35 | 43.2 | 77 | 142 | 400 | 65 | 760 | / |
HY10WX-96/250TL | 66 | 75 | 140 | 250 | 400 | 100 | 1239 | / |
HY10WX-120/334TL | 110 | 93 | 180 | 334 | 400 | 100 | 1383 | / |
HY10WX-57/180JB | 35 | 45 | 90 | 180 | 400 | 100 | 715 | / |
HY10WX-126/350JB | 110 | 100.8 | 188 | 350 | 400 | 100 | 1379 | / |
注：本公司保留更改产品设计与规格的权利，届时恕不另行通知。
该资料的产品与实物存在的细微差别，最终解释权属本公司。
