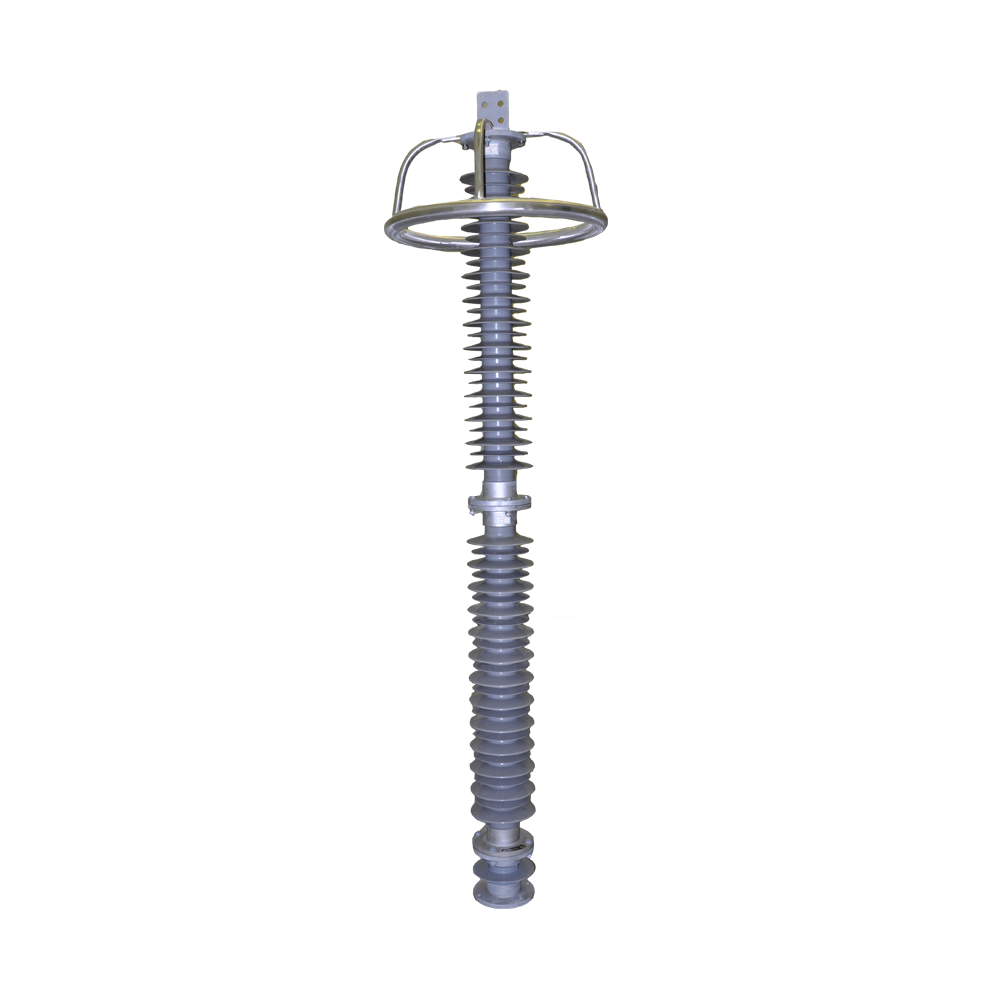

220kV复合外套避雷器
  • 220kV复合外套避雷器
  • 145238
220kV复合外套避雷器
2019-06-15 15:37 Clicks: 3533

产品简介

避雷器也叫过电压保护器,它与被保护电气并联,可以限制电气设备上的各种过电压,如雷电过电压、操作过电压等,从而使被保护的高压电气免遭过电压的损坏。

避雷器的核心部件采用氧化锌压敏电阻。压敏材料的导电机理基于肖特基势垒模型下的非线性伏安特性。该产品即是利用氧化锌压敏电阻的非线性伏安特性原理,使得在电力系统正常运行电压下,避雷器保持高电阻性,相当于一个绝缘体,不会干扰电力系统的正常运行;而在电力系统出现危害到系统安全运行的过电压时,压敏电阻瞬间过压触发,呈现出低阻型,形成泄放通道,泄放过电压能量,将系统过电压钳制在系统容许范围内,保证了电力系统的安全运行。

该避雷器为复合外套金属氧化物避雷器,其有通流容量大、保护裕度大、耐污秽能力强、体积小、重量轻、安装方便等优点。


产品详情



避雷器型号

避雷器

额定电压

kV

持续

运行电压

kV

直流1mA

参考电压

kV

雷电

残压

kV

2ms方波

通流容量

A

4/10μs

大电流容量

kA

HY5WS-10/30

10

8

15

30

150

65

HY5WS-17/50

17

13.6

25

50

150

65

HY5WZ-10/27

10

8

14.4

27

150

65

HY5WZ-17/45

17

13.6

24

45

150

65

HY5WR-10/27

10

8

14.4

27

400

65

HY5WR-17/45

17

13.6

24

45

400

65

HY5WD-8/18.7

8

6.3

11.2

18.7

400

65

HY5WD-13.5/31

13.5

10.5

18.6

31

400

65

HY5WD-23/51

23

18

31.9

51

400

65

HY2.5WD-8/18.7

8

6.3

11.2

18.7

250

65

HY2.5WD-13.5/31

13.5

10.5

18.6

31

250

65

HY5WZ-51/134

51

40.8

75

134

400

65

HY10WZ-96/232

96

75

140

232

600

100

HY10WZ-100/260

100

78

145

260

600

100

HY10WZ-102/266

102

79.6

148

266

600

100

HY10WZ-108/281

108

84

157

281

600

100

HY10WZ-200/520

200

156

290

520

600

100

HY10WZ-204/532

204

159

296

532

600

100

HY10WZ-216/562

216

168.5

314

562

600

100

Y10WZ-300/727

300

228

425

727

1500

100

Y20WZ-444/1106

444

324

597

1106

2000

100

HY5WT-42/120

42

34

65

120

400

65

HY1.5W-31/85

31

24.8

52

85

400

65

HY1.5W-60/144

60

48

85

144

400

65

HY1.5W-72/186

72

58

103

186

400

65

HY1.5W-96/260

96

77

137

260

400

65

HY1.5W-144/320

144

116

205

320

400

65

HY1.5W-207/440

207

166

292

440

400

65

HY1.5W-0.28/1.3

0.28

0.24

0.6

1.3

100

45

HY1.5W-0.5/2.6

0.5

0.42

1.2

2.6

100

45

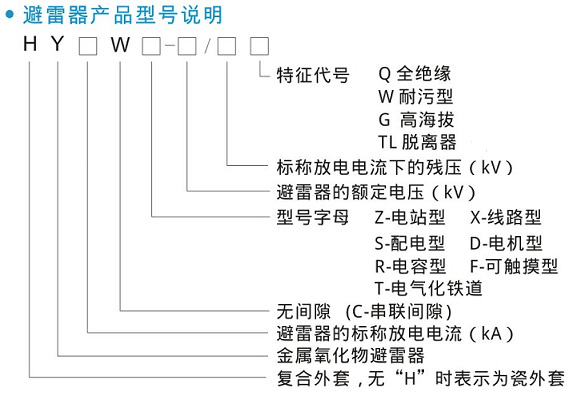

注:型号标识前无字母“H”时,表示为“瓷”外套金属氧化物避雷器。

      本公司保留更改产品设计与规格的权利,届时恕不另行通知。

      该资料的产品与实物存在的细微差别,最终解释权属本公司。
