产品简介

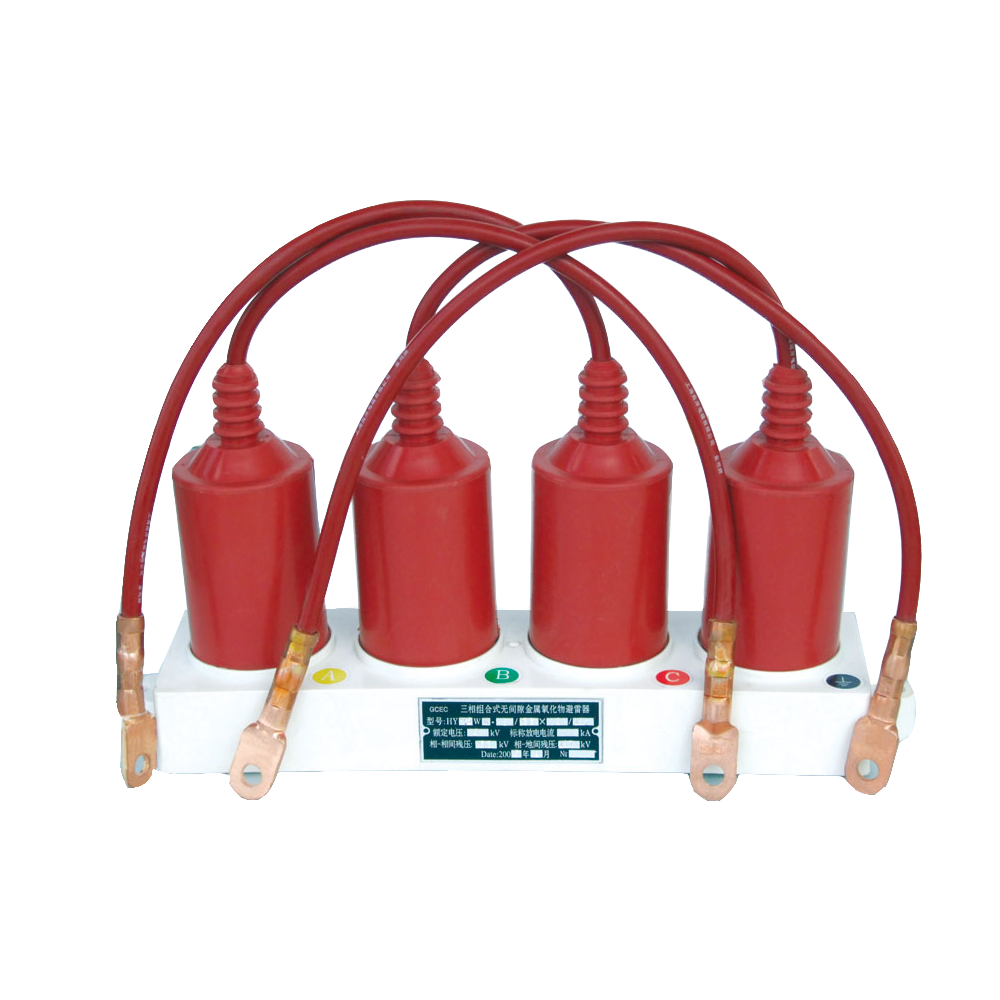

三相组合式避雷器 (也称相间过电压保护器)是我公司研究开发的过电压保护装置，它可以同时对高压设备进行相-地和相-间保护。主要用于发供电单位和用电单位的供电系统，尤其适合高压电机、开关柜、变压器、电抗器等易产生操作过电压或易受操作过电压损害的设备的保护。
产品型号 | 产品 额定电压 kV | 接线方式 | 避雷器持续 运行电压 kV | 直流1mA 参考电压 kV | 陡波冲击 电流残压 kV | 雷电冲击 电流5kA下残压 kV | 操作冲击 电流残压 kV | 2ms方波 通流容量 A |
HY5WZ-5/13.5×5/13.5 | 5 | 相-相 相-地 | 4.0 | 7.5 7.2 | 15.5 | 13.5 | 11.5 | 250 |
HY5WZ-10/27×10/27 | 10 | 相-相 相-地 | 8.0 | 15.0 14.4 | 31.0 | 27.0 | 23.0 | 250 |
HY5WZ-17/45×17/45 | 17 | 相-相 相-地 | 13.6 | 25.0 24.0 | 51.8 | 45.0 | 38.3 | 250 |
HY5WZ-51/150×51/134 | 51 | 相-相 相-地 | 40.8 | 84.0 73.0 | 170.0 154.0 | 150.0 134.0 | 134.0 114.0 | 400 |
HY5WD-4/11.6×4/9.5 | 4 | 相-相 相-地 | 3.5 | 7.0 5.7 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 400 |
HY5WD-8/23.3×8/18.7 | 8 | 相-相 相-地 | 6.9 | 14.0 11.2 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 400 |
HY5WD-13.5/38.7×13.5/31 | 13.5 | 相-相 相-地 | 10.5 | 23.2 18.6 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 400 |
HY2.5WD-4/11.6×4/9.5 | 4 | 相-相 相-地 | 3.5 | 7.0 5.7 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 250 |
HY2.5WD-8/23.3×8/18.7 | 8 | 相-相 相-地 | 6.9 | 14.0 11.2 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 250 |
HY2.5WD-13.5/38.7×13.5/31 | 13.5 | 相-相 相-地 | 10.5 | 23.2 18.6 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 250 |
注：本公司保留更改产品设计与规格的权利，届时恕不另行通知。
该资料的产品与实物存在的细微差别，最终解释权属本公司。
